"Cablaggio di un microinterruttore: una guida completa per principianti"

Microinterruttori I microinterruttori, rinomati per le loro precise caratteristiche quali la ridotta distanza tra i contatti, la breve corsa di azionamento e la rapida commutazione on-off, sono diventati componenti di controllo indispensabili in applicazioni che spaziano dagli elettrodomestici alle apparecchiature di automazione industriale. Il cablaggio di un microinterruttore è molto più di una semplice connessione di fili: si tratta di un'attività ingegneristica sistematica che integra principi elettrici, struttura meccanica e norme di sicurezza. Un cablaggio corretto garantisce che l'interruttore funzioni alle sue prestazioni nominali (ad esempio, corrente e tensione nominali), previene l'aumento della resistenza di contatto, danni all'isolamento o malfunzionamenti causati da connessioni errate e, in definitiva, garantisce un funzionamento stabile dell'apparecchiatura entro i requisiti specificati di resistenza alle vibrazioni e agli urti.

I. Fondamenti di cablaggio: comprensione dei contatti principali e della logica del circuito

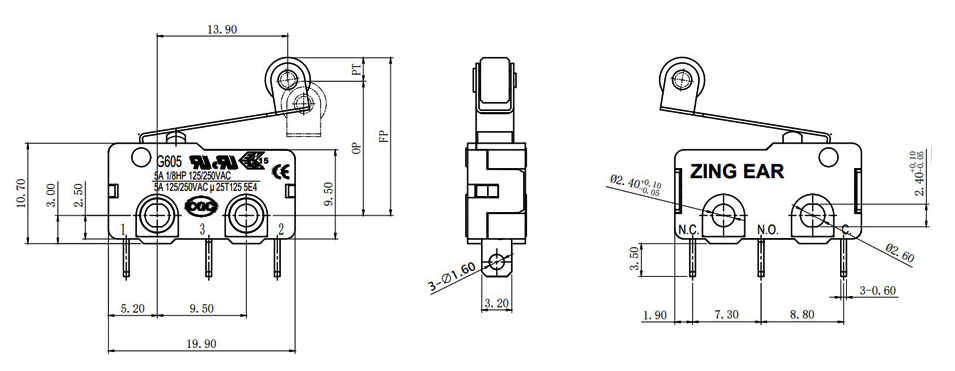

Il prerequisito per qualsiasi operazione di cablaggio è l'identificazione precisa delle definizioni dei terminali di un microinterruttore. Un microinterruttore standard a singolo polo e doppia via (SPDT) in genere ha tre terminali principali:

● Terminale comune (COM, Common): Il punto di riferimento dinamico del circuito, che funge da "hub" del percorso della corrente.

‌ ● Terminale normalmente aperto (NO, normalmente aperto): Nello stato non azionato (normale), questo terminale è scollegato dal terminale comune; quando l'interruttore viene premuto o azionato, si collega al terminale comune.

● Terminale normalmente chiuso (NC, Normalmente Chiuso): Logicamente opposto al terminale NO, è collegato al terminale comune nello stato normale e si disconnette quando l'interruttore viene azionato.

La scelta corretta tra NO e NC determina lo stato predefinito e la logica di controllo del circuito, ponendo le basi per diverse funzioni come il controllo di avvio/arresto, la sicurezza con interblocco e il rilevamento dello stato.

II. Metodologia di cablaggio avanzata: configurazioni strategiche che vanno oltre i collegamenti di base

A seconda della logica di controllo e dei requisiti di sistema, il cablaggio dei microinterruttori può essere combinato strategicamente per ottenere funzionalità complesse.

● ‌ Cablaggio in serie: costruzione di una porta logica "AND" per una maggiore sicurezza.

1. Metodo e scopo:

Collegare in sequenza i contatti normalmente aperti (NA) o normalmente chiusi (NC) di più microinterruttori lungo un percorso del circuito principale. Il circuito principale conduce solo quando tutti gli interruttori collegati in serie sono azionati (chiusi) simultaneamente.

2. Diagramma logico del circuito:

Alimentazione L → [Interruttore A-NO] → [Interruttore B-NO] → Carico → Alimentazione N.

3. Applicazione approfondita:

Questo metodo è ampiamente utilizzato in scenari ad alta sicurezza. Ad esempio, sulle protezioni di sicurezza dei macchinari industriali, due microinterruttori vengono installati a distanza e collegati in serie: l'apparecchiatura può avviarsi solo quando entrambe le porte di protezione sono completamente chiuse (entrambi gli interruttori azionati), realizzando un doppio interblocco fisico e migliorando significativamente la sicurezza operativa. Durante il cablaggio, assicurarsi che la corrente di carico di ciascun interruttore rimanga entro la sua capacità nominale e che la caduta di tensione totale soddisfi i requisiti di sistema.

‌ ● Cablaggio in parallelo: costruzione di una porta logica "OR" per il controllo multipunto

1. Metodo e scopo:

Collega i contatti normalmente aperti (NO) di più microinterruttori in parallelo tra il terminale comune e il carico. Il circuito conduce quando uno qualsiasi degli interruttori viene azionato.

‌

2. Diagramma logico del circuito:

Alimentazione L → COM, quindi COM → (collegato simultaneamente a [Interruttore A-NO], [Interruttore B-NO]), con tutti i terminali NO convergenti → Carico → Alimentazione N.

3. Applicazione approfondita:

Adatto ad applicazioni che richiedono un comodo controllo multipunto. Ad esempio, in grandi impianti di illuminazione, è possibile posizionare microinterruttori in parallelo in corrispondenza di diversi ingressi della stanza per consentire un controllo flessibile, come ad esempio "accensione con un pulsante, spegnimento da più punti", o viceversa. Si noti che, sebbene il cablaggio in parallelo non aumenti la corrente per contatto, l'alimentatore deve essere in grado di gestire la corrente totale che può derivare dall'attivazione simultanea in più punti.

‌ ● Cablaggio incrociato (composito): Realizzazione dell'interblocco di stato e della commutazione di modalità

1. Metodo e scopo:

Utilizzare i contatti NO e NC di uno o più microinterruttori in combinazione con altri interruttori o componenti tramite interconnessioni per formare circuiti di interblocco, circuiti bistabili o circuiti di commutazione di segnale.

2. Applicazione approfondita:

Questo è fondamentale per implementare un controllo automatico complesso. Ad esempio, in un circuito di commutazione "Auto/Manuale", il contatto NO di un microinterruttore è collegato al circuito del segnale di controllo automatico, mentre il contatto NC è collegato al circuito di controllo manuale. Quando l'interruttore viene premuto per selezionare la modalità "Auto", il contatto NO si chiude (attivando il circuito automatico), mentre il contatto NC si apre (disattivando il circuito manuale), prevenendo conflitti di segnale e garantendo una logica di sistema chiara e sicura.

III. Procedure di cablaggio standardizzate e considerazioni chiave

Per un cablaggio affidabile è necessario seguire le procedure dettagliate descritte di seguito:

1. Pianificazione preliminare e identificazione:

Leggere attentamente le specifiche tecniche, verificare la tensione nominale, la corrente, la resistenza di isolamento (generalmente superiore a 100 MΩ) e il valore di tensione di tenuta (ad esempio 1500 V CA per 1 minuto) dell'interruttore. Il primo passo per evitare errori di cablaggio è verificare e contrassegnare i terminali COM, NO e NC utilizzando la portata di resistenza di un multimetro.

2. Spegnimento sicuro e preparazione:

Assicurarsi che l'intero circuito operativo sia completamente spento. Selezionare cavi con sezione e capacità di corrente adeguate e preparare terminali a crimpare o strumenti di saldatura idonei.

3. Gestione e collegamento dei cavi:

Spellare le estremità dei fili della lunghezza appropriata, stagnarle o utilizzare morsetti per garantire un collegamento sicuro. Per i terminali che richiedono saldatura, la temperatura e il tempo di saldatura devono essere rigorosamente controllati per evitare che le alte temperature causino la deformazione delle parti in plastica all'interno dell'interruttore, compromettendone le caratteristiche operative. Si consiglia di utilizzare la tecnologia di fissaggio con resina (terminale sigillato in plastica), che prevede il riempimento con resina dopo il cablaggio, eliminando efficacemente le parti sotto tensione esposte e migliorando significativamente la resistenza al gocciolamento e l'affidabilità a lungo termine.

4. Collegamento e verifica del circuito:

In base alla logica di collegamento in serie, parallelo o incrociato prevista, collegare accuratamente i fili ai terminali corrispondenti. Al termine, ispezionare visivamente tutti i cablaggi per verificarne la solidità e l'assenza di allentamenti, e assicurarsi che le parti conduttrici esposte siano adeguatamente isolate.

5. Test funzionali e di sicurezza:

Innanzitutto, eseguire un test on/off utilizzando un multimetro per verificare che lo stato on/off tra NO/NC e COM prima e dopo l'azionamento dell'interruttore corrisponda alle aspettative. Successivamente, viene eseguito un test di carico a una tensione di sicurezza, seguito da un test completo di tenuta alla tensione e da un test di resistenza di isolamento per garantire la conformità agli standard di sicurezza.

IV. Integrazione della produzione verde e del cablaggio affidabile: un Custodia ZINGEAR Studio

L'eccellente affidabilità del cablaggio non si basa solo su una lavorazione artigianale di alta qualità, ma deriva anche dalla progettazione e dalla scelta dei materiali fin dalla fase di produzione. Applichiamo i principi della produzione ecocompatibile, che si riflettono profondamente nella produzione e nella compatibilità dei cablaggi dei microinterruttori.

L'intera linea di ZINGEAR prodotti con microinterruttori Rispettare rigorosamente gli standard RoHS (Direttiva sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche), eliminando fin dalla fonte l'uso di sostanze nocive come piombo, mercurio, cadmio, ecc. Ciò significa:

1. La responsabilità nei confronti degli operatori e dell'ambiente:

Nel processo di riciclo successivo alla produzione, all'assemblaggio e persino alla fine del ciclo di vita del prodotto, i potenziali danni per il personale e l'ambiente vengono notevolmente ridotti, a testimonianza del fermo impegno dell'azienda verso lo sviluppo sostenibile e la responsabilità ambientale.

2. Migliorare l'affidabilità dei contatti a lungo termine:

L'utilizzo di tecnopolimeri ad alte prestazioni ed ecocompatibili (come i materiali rinforzati con PA66) per la realizzazione di involucri e basi isolanti non solo garantisce una buona resistenza alla fiamma e alle sollecitazioni meccaniche, ma le sue proprietà chimiche più stabili riducono anche il rischio di precipitazione di sostanze corrosive dovute all'invecchiamento del materiale in ambienti umidi e ad alta temperatura. Tale precipitazione può migrare verso l'area di contatto e combinarsi con gli ossidi di azoto (NOx) generati dall'arco elettrico, formando acido nitrico, che corrode i componenti metallici interni e provoca un aumento anomalo della resistenza di contatto o addirittura il malfunzionamento. La scelta di materiali ecocompatibili da parte di ZINGEAR riduce drasticamente il rischio di tale corrosione chimica.

3. Garantire la stabilità a lungo termine dei terminali di cablaggio:

La parte terminale adotta un rivestimento in lega di rame di alta qualità che soddisfa i requisiti di protezione ambientale, offrendo una migliore resistenza all'ossidazione e conduttività. Combinando il processo di fissaggio con resina (terminale sigillato in plastica) menzionato in precedenza, oltre a garantire un'eccellente resistenza agli schizzi (fino al livello IP67), la resina di incapsulamento utilizzata è anche una formula ecocompatibile e atossica, assicurando che i punti di cablaggio rimangano stabili anche in caso di utilizzo prolungato o in ambienti difficili e che le prestazioni di isolamento non diminuiscano a causa del degrado del materiale.

Pertanto, la scelta di un microinterruttore conforme agli standard RoHS, che utilizza materiali ecocompatibili e processi di confezionamento avanzati, come il prodotto di ZINGEAR, riveste un'importanza che va ben oltre la conformità normativa. Estende l'affidabilità immediata delle operazioni di cablaggio alla sicurezza e alla stabilità durature per l'intero ciclo di vita dell'apparecchiatura, rappresentando una solida garanzia per il raggiungimento di un'affidabilità "verde" dei collegamenti elettrici.

Conclusione: il cablaggio non è solo tecnologia, ma anche filosofia.

Il cablaggio dei microinterruttori riflette la bellezza della logica progettuale del sistema, il rigore delle normative di sicurezza e la profonda attenzione allo sviluppo sostenibile nella produzione moderna, da un punto di connessione fisica microscopico. Non collega solo circuiti, ma anche funzioni e sicurezza, presenti e future. Padroneggiando la sua metodologia approfondita e selezionando componenti come ZINGEAR Integrando principi ecologici nei dettagli del prodotto, gli ingegneri possono realizzare sistemi elettronici potenti, efficienti, responsabili e sostenibili.
